Gasveer berekening: lengte, kracht en montagepositie bepalen

Een juiste gasveer berekening begint met de geometrie van de klep of het luik. Alleen wanneer lengte, slag, kracht en bevestigingspunten op elkaar zijn afgestemd, opent en sluit de toepassing soepel en veilig. Meet daarom eerst de bestaande situatie of de constructietekening voordat u een gasveer selecteert.

De term berekening gasveer wordt gebruikt voor het bepalen van lengte, slag, kracht en bevestigingspunten. Hiervoor zijn de volgende gegevens nodig:

Deze gegevens bepalen samen de benodigde lengte, slag en kracht. Als u al een bestaande gasveer vervangt, noteer dan ook de hart-op-hartmaten en de aansluitingen. Bekijk ons assortiment gasveren om beschikbare uitvoeringen te vergelijken.

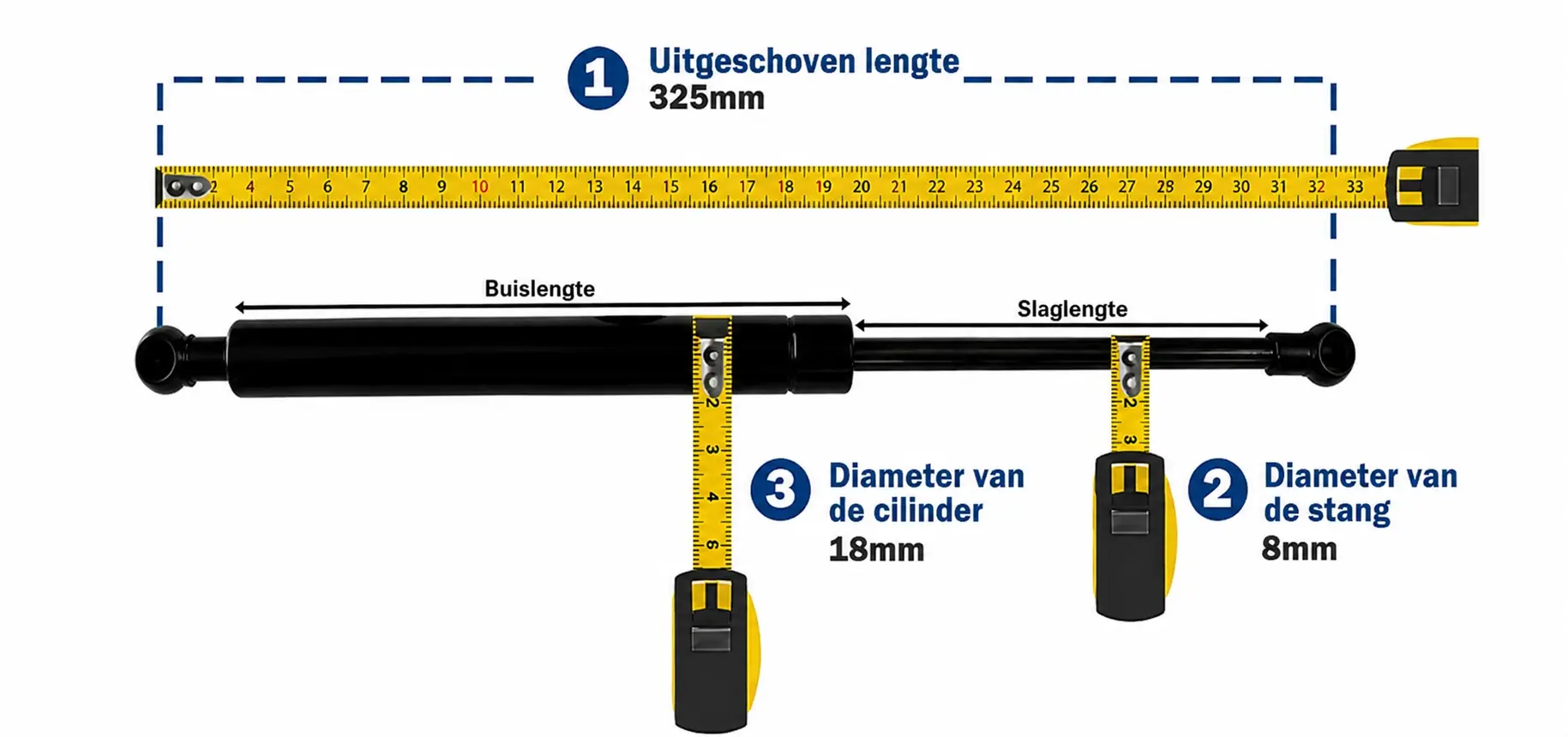

De lengte van een gasveer wordt bepaald door de afstand tussen beide bevestigingspunten in volledig geopende en volledig gesloten stand. De uitgeschoven lengte is de hart-op-hartafstand tussen de eindfittingen wanneer de gasveer volledig is uitgeschoven. De gesloten lengte wordt op dezelfde manier gemeten wanneer de gasveer is ingeschoven.

De slag is het verschil tussen deze twee lengtes. Kies een slag die de volledige beweging toelaat, zonder dat de gasveer aan het einde van de slag vastloopt. Als algemene richtlijn is de uitgeschoven lengte vaak ongeveer 60% van de afstand tussen het scharnierpunt en het verst gelegen bevestigingspunt.

Bij een gasdrukveer berekenen is niet alleen het gewicht belangrijk. Ook de hefboomarm, de openingshoek, de montagepositie en het aantal gasveren beïnvloeden de kracht. In een vereenvoudigde berekening wordt de benodigde kracht per gasveer bepaald uit het gewichtsmoment rond het scharnier en de werkzame afstand van de gasveer tot het scharnier.

Gebruik daarbij:

De vereenvoudigde relatie is: F = W × L / (C × n). Kies daarna een gasveer waarvan de nominale kracht de berekende waarde benadert of licht overschrijdt, rekening houdend met de beschikbare krachten en een passende veiligheidsmarge. Stuur gewicht, maten en montagepositie in voor een krachtberekening wanneer de geometrie niet eenduidig is.

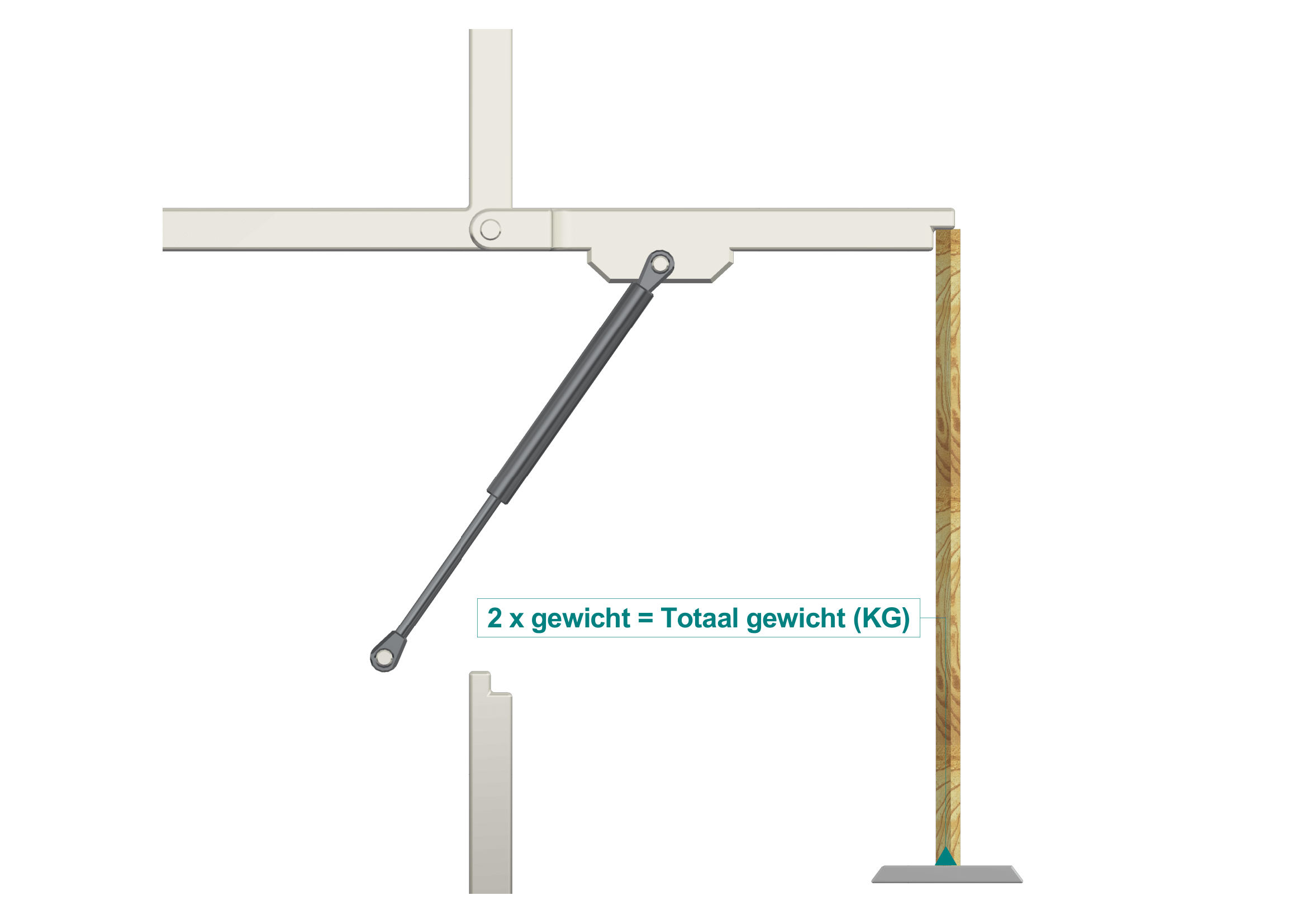

De bovenste bevestiging wordt meestal dicht bij het scharnierpunt geplaatst. De onderste bevestiging bepaalt samen met de gasveer de openingshoek en de ondersteuning in geopende stand. Bij een geopend onderdeel ligt de hoek van de gasveer idealiter vaak tussen 5° en 20°, zodat de beweging gelijkmatig verloopt.

Gebruik de afmetingen van de toepassing of een constructietekening om de exacte bevestigingspunten te bepalen. Controleer vervolgens of de gasveer in beide eindstanden vrij kan bewegen en of de bevestigingen de volledige kracht kunnen opnemen.

Monteer de gasveer pas nadat de bevestigingspunten stevig zijn uitgevoerd. Open en sluit de toepassing langzaam om te controleren of de beweging gelijkmatig is, de gewenste openingshoek wordt bereikt en de gasveer niet op aanslag komt. Pas de montagepositie aan als de werking niet soepel is of de kracht in de eindstand onvoldoende blijkt.
