Elija el resorte de gas con bloqueo según el movimiento que deba impedirse una vez bloqueado: bloqueo elástico cuando se necesita un ligero rebote; bloqueo rígido en extensión para cargas de tracción; y bloqueo rígido en compresión cuando no debe permitirse una compresión adicional. Después, confirme la fuerza, la carrera, las longitudes de montaje, la orientación y el método de desbloqueo.
¿Qué tipo de resorte de gas con bloqueo debe elegir?
A continuación se comparan los tres tipos principales. Todos pueden bloquearse en cualquier punto de la carrera; la diferencia está en cómo responden a las cargas externas una vez bloqueados.
| Tipo | Comportamiento después del bloqueo | Aplicaciones habituales |
|---|---|---|
| Bloqueo elástico | Permite un ligero rebote, absorbe los picos de carga y reduce las fuerzas de impacto | Respaldos de asientos, equipos médicos y reposabrazos |
| Bloqueo rígido en extensión | Evita el rebote bajo cargas de tracción | Respaldos de asientos, camas hospitalarias y reposapiernas |
| Bloqueo rígido en compresión | Impide que el vástago siga comprimiéndose | Camillas, columnas de dirección y mesas regulables en altura |

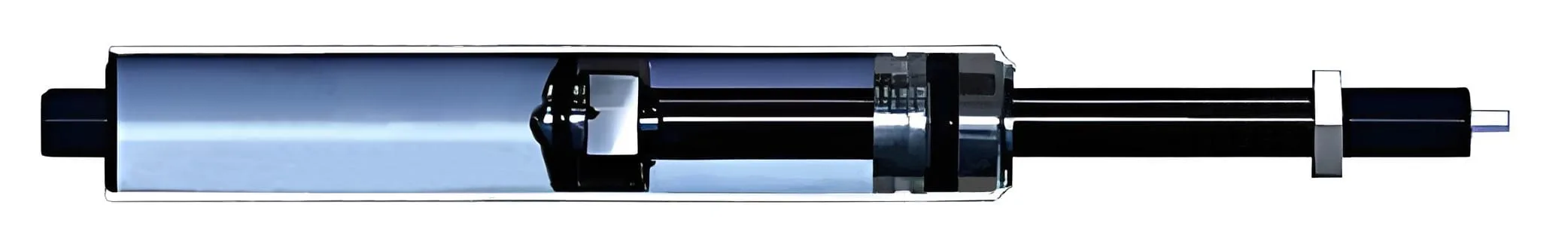

Resorte de gas con bloqueo elástico
Los resortes de gas con bloqueo elástico permiten un ligero rebote en la posición bloqueada. De este modo, absorben los picos de carga y reducen o evitan las fuerzas de impacto.
Aplicaciones habituales:
- 1Ajuste del respaldo de asientos
- 2Regulación de la altura de equipos médicos
- 3Ajuste de reposabrazos

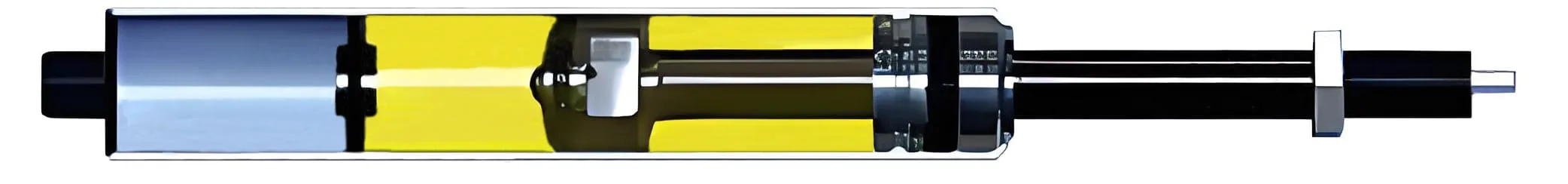

Resorte de gas con bloqueo rígido en extensión
Los resortes de gas con bloqueo rígido en extensión evitan el rebote bajo cargas de tracción después del bloqueo. Se recomiendan cuando la seguridad y un posicionamiento estable son fundamentales.
Aplicaciones habituales:
- 1Ajuste del respaldo de asientos
- 2Regulación de la inclinación de camas hospitalarias
- 3Reposapiernas para sillas de ruedas y asientos de pasajeros

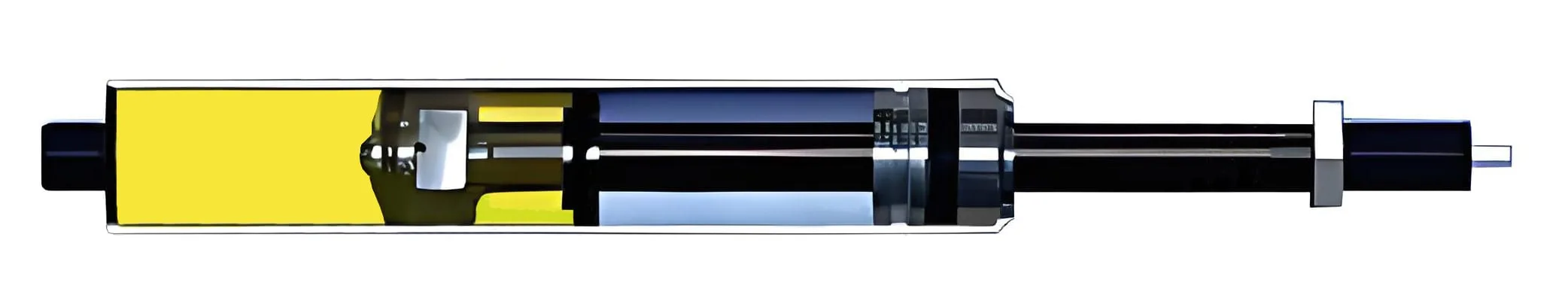

Resorte de gas con bloqueo rígido en compresión
Los resortes de gas con bloqueo rígido en compresión impiden que el vástago siga comprimiéndose después del bloqueo. Se recomiendan para aplicaciones ligeras que pueden estar expuestas a fuerzas externas muy elevadas.
Aplicaciones habituales:
- 1Regulación de la inclinación de mesas de masaje, camillas de tratamiento y camas de transporte, incluidas las camillas de traslado
- 2Regulación de la inclinación de columnas de dirección en maquinaria de construcción y agrícola
- 3Regulación de la altura de mesitas hospitalarias, mesas sobre cama y mesas de servicio
- 4Regulación de la altura de mesas de bistró, escritorios y mesas de centro
¿Qué debe comprobar antes de elegir un resorte de gas bloqueable?
La selección fiable de un resorte a gas bloqueable depende de cuatro comprobaciones principales:
- 1Carga y dirección de bloqueo: Determine el peso que debe soportarse, el centro de gravedad, la geometría de montaje y si el resorte bloqueado debe resistir una carga de tracción o de compresión. Si lo necesita, consulte cómo calcular la fuerza de un resorte de gas o solicite asistencia técnica para definir la configuración.
- 2Carrera y longitudes: Confirme el recorrido necesario y las longitudes comprimida y extendida para evitar que el movimiento quede limitado o que se produzcan interferencias durante el montaje.
- 3Montaje y desbloqueo: Compruebe la orientación de montaje requerida y elija un sistema de desbloqueo adecuado mediante pulsador, palanca o cable Bowden.
- 4Entorno y terminales: Tenga en cuenta la temperatura, la humedad y la corrosión. Seleccione rótulas, ojales, horquillas u otros terminales y soportes de montaje adecuados.
BS001
BS002
BS003
GTBD001
GTBD002
GTBD003
¿Qué resortes de gas con bloqueo ofrece Gastac?
Para una primera comparación, los resortes de gas con bloqueo GTK estándar de Gastac pueden resumirse por series. La referencia exacta se selecciona según la carrera y la fuerza necesarias.
| Serie Gastac | Rango de carrera | Longitud extendida | Longitud comprimida | Rango de fuerza F1 | Referencia cruzada SUSPA |
|---|---|---|---|---|---|
| GTK 10/22 | 20–250 mm | 110–570 mm | 90–340 mm | 80–400 N | 2752293–2752302 |
| GTK 10/26 | 20–250 mm | 110–570 mm | 90–340 mm | 100–800 N | 2752304–2752313 |
Las gamas estándar cubren numerosas aplicaciones en asientos, equipos médicos, mobiliario e industria. Para instalaciones con requisitos específicos, también pueden personalizarse la fuerza, la carrera, los terminales y el sistema de desbloqueo. Consulte los modelos GTK y sus configuraciones disponibles.
Preguntas frecuentes
¿Los resortes de gas con bloqueo ajustables pueden detenerse en cualquier posición?
Sí. Al accionar el pasador de desbloqueo, el vástago puede moverse; al soltarlo, el resorte queda bloqueado en la posición seleccionada.
¿Cuál es la diferencia entre el bloqueo elástico y el bloqueo rígido?
El bloqueo elástico permite un ligero movimiento y ayuda a absorber impactos. El bloqueo rígido impide el movimiento en una dirección determinada cuando la estabilidad o la seguridad son prioritarias.
¿Cómo se eligen la fuerza y la carrera correctas?
La fuerza depende del peso, el centro de gravedad, los puntos de montaje y el ángulo de funcionamiento. La carrera debe cubrir el movimiento necesario sin superar el espacio de instalación disponible.
¿Qué información se necesita para seleccionar un resorte de gas con bloqueo?
Indique el peso y la dirección de la carga, la carrera, las longitudes comprimida y extendida, la posición de montaje y el entorno de trabajo. Incluya un plano de la aplicación si está disponible.
¿En cuánto tiempo puede entregar Gastac?
Los modelos estándar normalmente pueden suministrarse con rapidez. El plazo exacto depende de la cantidad y del nivel de personalización, por lo que debe confirmarse antes del pedido.
¿Por qué elegir Gastac?
Al comparar proveedores de muelles de gas bloqueables, conviene valorar el soporte técnico, la uniformidad de fabricación, la capacidad de personalización y la fiabilidad de la entrega. Gastac fabrica resortes de gas desde 2007 y ofrece tanto modelos estándar como soluciones para aplicaciones a medida.
Gastac ofrece:
- 1Sistemas de gestión de la calidad certificados conforme a IATF 16949 e ISO 9001:2015, con productos conformes a RoHS y REACH
- 2Pruebas funcionales del 100 % de los productos antes del envío
- 3Modelos estándar y soluciones OEM/ODM con fuerzas, carreras, dimensiones, terminales y sistemas de desbloqueo personalizados
- 4Asistencia técnica para la selección de productos, el cálculo de la fuerza y los proyectos de sustitución
¿Necesita ayuda para elegir un resorte de gas con bloqueo? Envíenos el peso y la dirección de la carga, la carrera necesaria, las longitudes comprimida y extendida, la posición de montaje, el entorno de trabajo y un plano de la aplicación. Los ingenieros de Gastac le recomendarán el tipo de bloqueo, el rango de fuerza y el modelo estándar o personalizado más adecuados. Envíe sus parámetros y solicite una recomendación técnica o un presupuesto.
